产品概述

IDM-7350是一款非网管型工业级以太网千兆交换机，支持5个10/100/1000Base-TX自适应以太网RJ45接口。产品采用无风扇、低功耗设计，IP40防护等级，波纹式高强度金属外壳，工作性能更加稳定。-40~85℃的工作温度范围能够适应恶劣的工作环境。DIN导轨式安装，满足工业现场的需求，能为用户的以太网设备连接提供可靠的、快捷的解决方案。该设备可广泛应用于智能建筑，智慧城市，智慧社区，智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。

产品特点

1、提供5个10/100/1000Base-T (X) 自适应RJ45端口
2、支持IEEE802.3, IEEE802.3u, IEEE802.3x
3、双电源冗余输入DC10~55V
4、即插即用，10/100/1000Base-T (X)，全双工 / 半双工，MDI/MDI-X 自动适应
5、工业芯片设计，15 千伏静电放电保护，8 千伏浪涌保护
6、小尺寸（130mm*94mm*35mm）
7、IP40防护，金属外壳，防腐，坚固耐用，减少风尘影响
8、35mmDIN导轨安装，工业级设计，可长期稳定运行在恶劣环境

规格参数

1、接口
端口形态：5口10/100/1000Base-T (X)
电源接口：非螺丝式3.81mm按压接线端子，DC10~55V双电源冗余供电

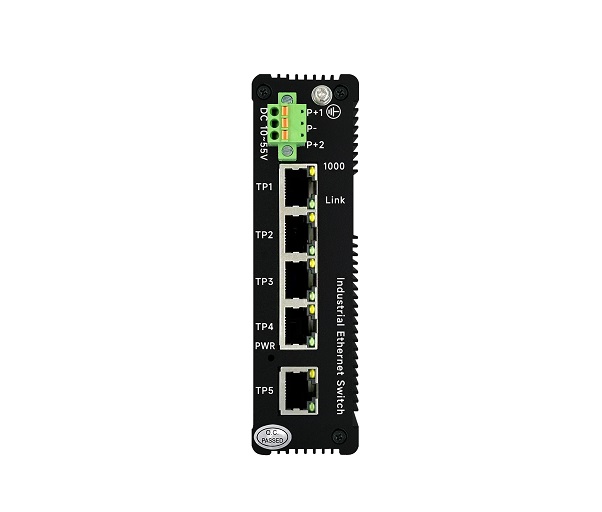

LED指示灯：电源指示灯：PWR(绿色) ；网口指示灯：黄色（1000） 绿色(Link)
2、以太网标准
协议标准：IEEE802.3, IEEE802.3u, IEEE802.3x
缆线类型及距离：网线（CAT5e,CAT6）0-100m
3、交换性能
交换容量：14G
包转发率：7.46Mpps
MAC地址表：8K
报缓冲区：1M
转发延迟：<10us
端口特性：交叉直连自适应
流量控制：支持
巨型帧：支持10Kbytes
风暴抑制：支持
4、等级防护
IP等级：IP40
电源浪涌防护：IEC 61000-4-5 Level 3（4KV/2KV）（8/20us）
网口浪涌防护：IEC 61000-4-5 Level 3（6KV/2KV）（10/700us）
辐射抗扰：IEC 61000-4-3 Level 3 （10V/m）
瞬间脉冲抗干扰：IEC 61000-4-4 Level 3 （1V/2V）
传导抗干扰：IEC 61000-4-6 Level 3 （10V/m）
电源频率磁场抗扰：IEC 61000-4-8 Level4（30A/m）
电压跌落：IEC 61000-4-11 Level3 （10V）
EMI：CLASS A
抗静电干扰：IEC 61000-4-2 Level 4 （15KV/30KV）
自由跌落：0.5m
MTBF：100,000 小时
5、机械特性
外壳：采用无风扇、低功耗设计，波纹式高强度金属外壳
尺寸：130×120×35mm
重量：0.5Kg

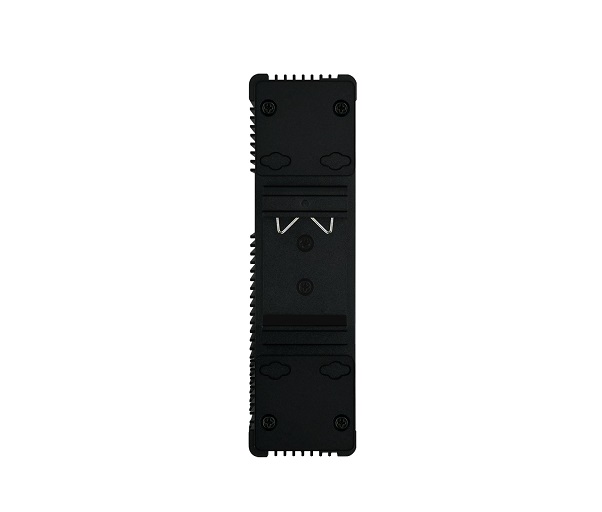

安装方式：35mm DIN卡轨式安装
6、工作环境
工作温度：-40℃ ~85℃
存储温度：-40℃ ~85℃

相对湿度：0~95%（无凝露）

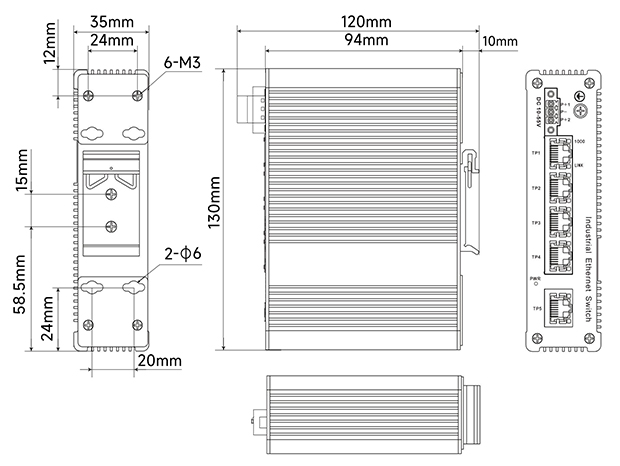

尺寸图(单位：mm)
