产品介绍

SDM-5190D是一款32通道隔离型数字量/开关量输入模块，可广泛应用于工业现场设备的信号采集、监控和控制等。通信接口采用2路RS-485接口，可分别接到两个不同的主站，支持标准Modbus RTU协议，可以直接和组态软件、PLC、DCS、工控触摸屏进行连接。

功能特点
1、模块支持2个RS-485接口，可分别接到两个不同的主站
2、支持标准Modbus RTU协议接口，组态配置简单
3、支持1024个数字量和256个模拟量扩展Modbus缓冲区，便于主站之间交换数据
4、提供Windows配置工具软件，用于对模块的管理、配置及调试
5、数字量输入输出、电源供电及通信具有完备的LED灯指示
6、支持AC/DC10~30V宽电压供电，提供过流及过压保护
7、卡片式设计，结构紧凑、小体积，占用空间小
8、I/O接口采用40Pin牛角连接器，与端子连接器配合使用，安装布线更加灵活
9、标准35mm DIN 导轨安装

产品规格

(1)、数字量输入
1．输入通道：32通道
2．输入信号类型：干接点、NPN或PNP三种均可
3．输入范围：低电平：0~1V，高电平：10~30V
4．输入滤波：最小单位1ms，可通过软件设置1~65535ms之间
5．输入脉冲频率：小于 200Hz
6．输入计数器：32位DI0~DI15支持32位DI计数器
7．隔离方式：光电隔离
8．隔离电压：3KVrms
(2)、接口参数
1．通讯协议：MODBUS-RTU
2．接口类型：2路数字隔离RS-485接口（支持2个主站），COM2支持RS-485和USB复用
3．接口保护：600W浪涌保护，15KV ESD保护，1500V隔离保护
4．波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps.
5．校 验 位：无校验、偶校验、奇校验
6．默认参数：9600，N，8，1（波特率和校验位可修改）
(3)、电气参数
1．看门狗：内部软件看门狗
2．电源供电：AC/DC10~30V，24V@100mA(Max.)
3．电源保护：防反接保护、过流及过压保护
4．I/O接线方式：2.54mm间距的40Pin牛角连接器
5．外形尺寸：长x宽x高（毫米），142x102x30(mm)
6．外壳材质：工业级阻燃ABS+PC合金塑料外壳
7．安装方式：标准35mm DIN导轨安装
(4)、环境参数
1．工作温度： -20℃ ~ +70℃
2．存储温度： -40℃ ~ +85℃
3．相对湿度： 5% ~ 95%，无冷凝
4．防护等级： IP20
模块指示灯定义
1．PWR：电源供电正常时亮红灯，无供电时熄灭
2．SYS：模块初始化时闪烁，模块运行时熄灭
3．P1，P2：对应RS-485口通信时闪烁，不通信时熄灭
4．DI0~DI31：数字量输入指示，亮起/开关量输入为1
使用默认通信参数

1．当忘记模块通讯参数（模块地址、波特率、校验位）时，在模块运行时，按住恢复默认按钮3秒，SYS灯闪烁，配置参数恢复出厂设置，这时模块的通信参数为（9600，N，8，1），模块地址为01。

选型定义
SDM-5190D：32DI
DCI-190D-A/B：端子连接器配套32DI模块；A为竖向安装方式，B为横向安装方式

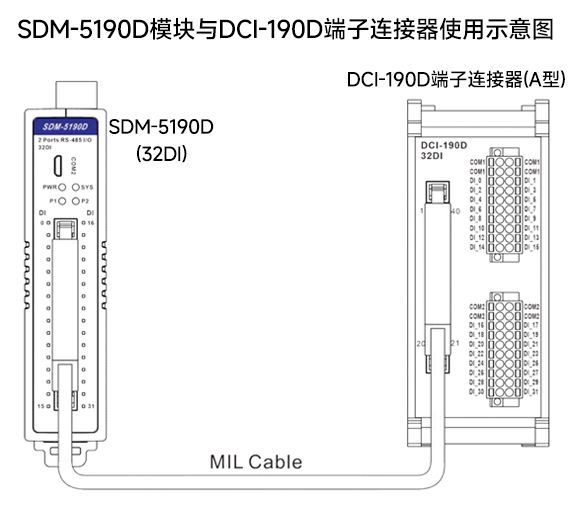

连接方式
